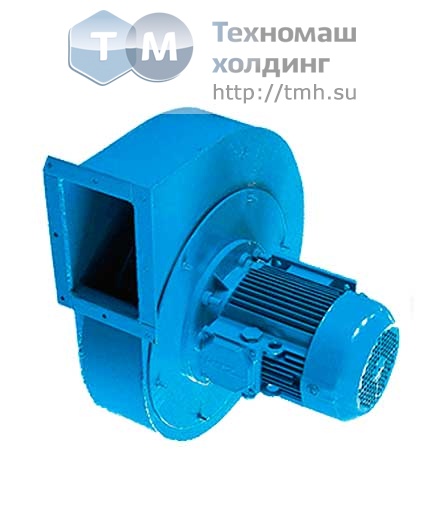

Дымосос ВД-2,7 вентилятор дутьевой - это центробежная тягодутьевая машина среднего или высокого давления, одностороннего всасывания, предназначенная для подачи воздуха в топки паровых котлов. Данными тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью от 1 до 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью от 0,5 до 16 гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С.

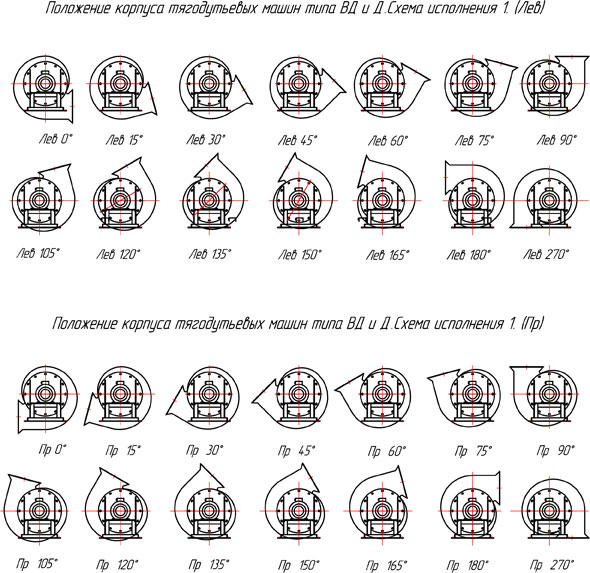

Дымососы ВД-2.7 оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правое или левое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются. Изготавливаются дымососы ВД в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до +40°С.
Дымососы ВД-2,7 изготавливаются только 1-ой конструкторской схемой (исполнение 1), при которой рабочее колесо располагается на валу электродвигателя.

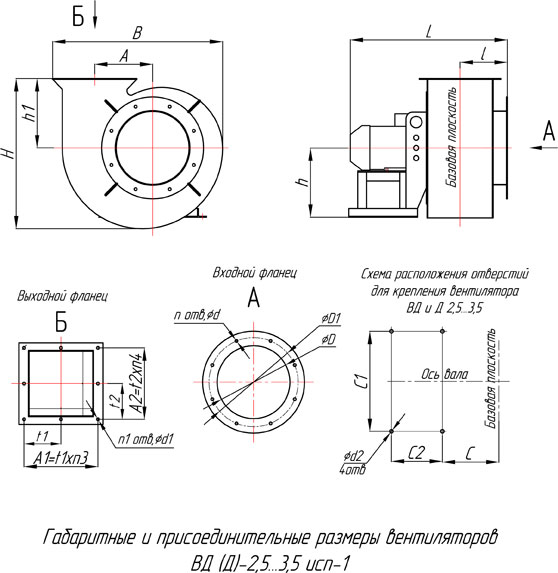

Габаритные и присоединительные размеры дымососов ВД-2,7
A, мм
A1, мм
A2, мм
C, мм
C1, мм
C2, мм
D, мм
D1, мм
L, мм
H, мм
B, мм
174
214
186
145
240
175
252
280
495
440
505
d, мм
d1, мм
d2, мм
h, мм
h1, мм
n, шт.
n1, шт.
n3, шт.
n4, шт.
t1, шт.
t2, шт.
l, мм
8
8
12
180
198
8
8
2
2
107
93
135
Получить подробную информацию по Дымосос ВД-2,7 и купить по низкой цене Вы можете: позвонив нам по телефону +7 804 333-20-03 Бесплатно по РФ, отправив заявку на электронную почту zakaz@tmh.su либо поместив товар в "Вашу корзину" и оформив заказ.
