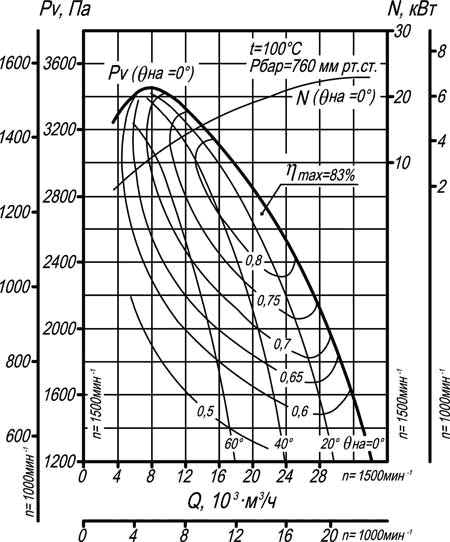

Дымосос ДН-10-1000

Дымосос ДН-10-1000 - тягодутьевая машина одностороннего всасывания, которая применяется для отсасывание дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и вытяжки дымовых газов из газомазутных котлов. Температурный режим рабочей среды не должен превышать +200°С. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-10, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.

ДН - дымосос нагнетающий.
№10 - означает, что рабочее колесо имеет диаметр 10 дециметров (1000 мм).
Количество лопаток рабочего колеса - 16 (загнутых назад).
Направление вращения колеса - правое или левое.

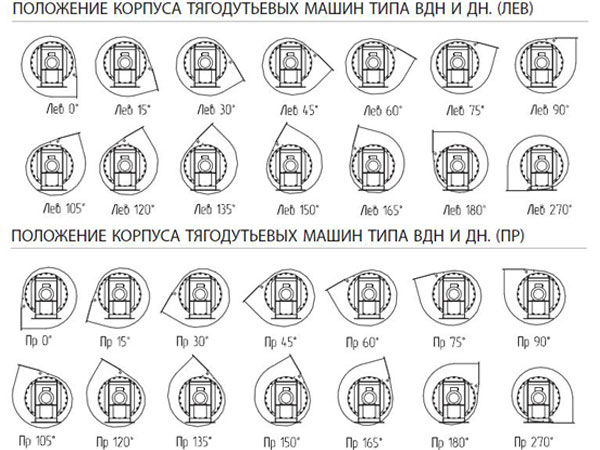

Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь.

Расшифровка конструктивных схем (исполнений) дымососов ДН-10:
Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.

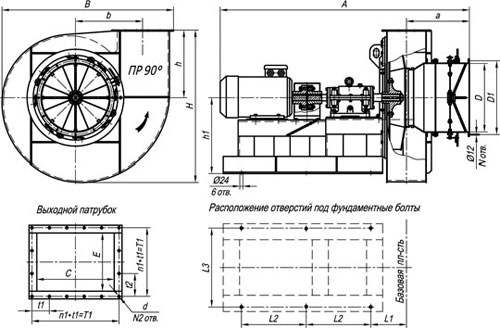

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

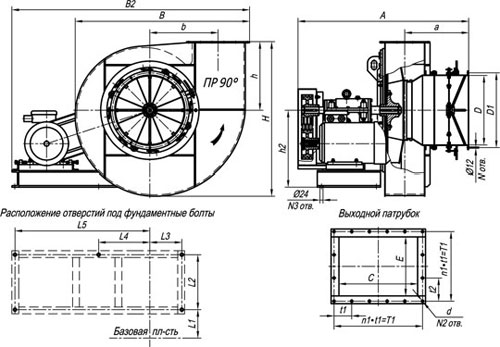

Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Габаритные и присоединительные размеры схема 1 (мм)
