Дымосос ДН-6,3-1500

Артикул № ДН-6,3-1500
  • Доставка по России и СНГ!
  • от 69 564 ₺
Получить коммерческое предложение
Бренд ТехноМашХолдинг
Мощность двигателя, Вт 5500
Производительность, м³/час 5100
Частота вращения шпинделя, об/мин 1500
Полное давление, Па 1250
Напряжение, В 380
Нашли дешевле? Снизим цену!
  • Варианты цен
  • Описание
  • Аналоги

Наименование Исполнение Вес, кг Цена, ₺
ДН-6,3-1500 №1 схема №1 325 69 564 Купить
ДН-6,3-1500 №3 схема №3 510 127 908 Купить
ДН-6,3-1500 №5 схема №5 460 127 908 Купить

Дымосос ДН-6,3-1500 - тягодутьевая машина дымосос нагнетающий одностороннего всасывания, предназначенная для отсасывания дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и для вытяжки дымовых газов из газомазутных котлов. Температура рабочей среды не должна превышать +200°С. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-6,3, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.

ДН - дымосос нагнетающий.
№6,3 - означает, что рабочее колесо имеет диаметр 6.3 дециметра (630 мм).
Количество лопаток рабочего колеса - 16, загнутых назад.
Направление вращения колеса - правое или левое.
Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь.

Расшифровка конструктивных схем (исполнений) дымососов ДН-6,3:

  • Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
  • Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
  • Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

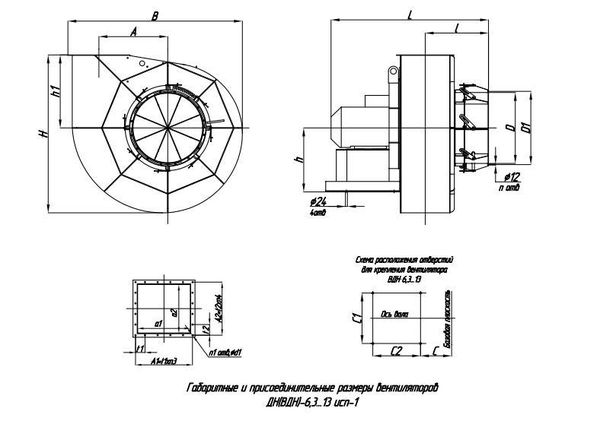

Габаритные и присоединительные размеры схема 1 (мм)
A A1 A2 C C1 C2 D D1 L H B a1 a2
410 366 285 236 610 330 418 460 945 922 1061 315 240

d

d1

h

h1

n

n1

n3

n4

t1

t2

l

12 15 532 413 12 12 3 3 122 95 328

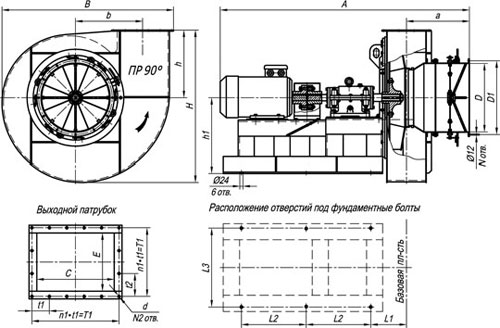

Габаритные и присоединительные размеры схема 3 (в мм)
max a B b D D1 d H h h1 C E

1551

330

1057

409,5

418

460

12

926

413

532

315

236

E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
236 236 460 610 122 95 366 285 8 12 3 3

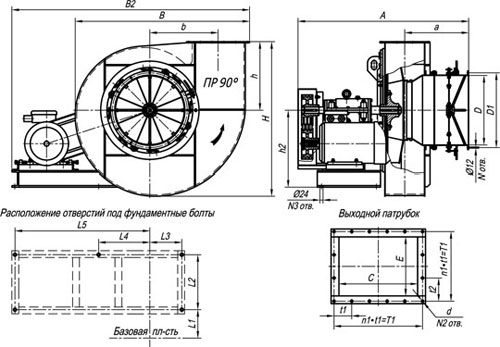

Габаритные и присоединительные размеры схема 5 (в мм)

А

а

В

В2

b

D

D1

d

Н

h

h1

С

Е

1100

330

1057

1468

409,5

418

460

12

926

413

532

315

236


L1

L2

L3

L4

L5

t1

t2

Т1

Т2

N

N2

N3

n1

n2

184

450

235

-

1075

122

95

366

285

8

12

4

3

3


Получить подробную информацию по Дымосос ДН-6,3-1500 и купить по низкой цене Вы можете: позвонив нам по телефону +7 804 333-20-03 Бесплатно по РФ, отправив заявку на электронную почту zakaz@tmh.su либо поместив товар в "Вашу корзину" и оформив заказ.
