Дымосос ДН-12,5-1500

Дымосос ДН-12,5-1500 - тягодутьевая машина одностороннего всасывания, применяемая в различных отраслях промышленности для отсасывания дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и для вытяжки дымовых газов из газомазутных котлов. Температура рабочей среды не должна превышать +200°С. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-12,5, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.

ДН - дымосос нагнетающий.
№12,5 - означает, что рабочее колесо имеет диаметр 12.5 дециметра (1250 мм).
Количество лопаток рабочего колеса - 16, загнутых назад.
Направление вращения колеса - правое или левое.

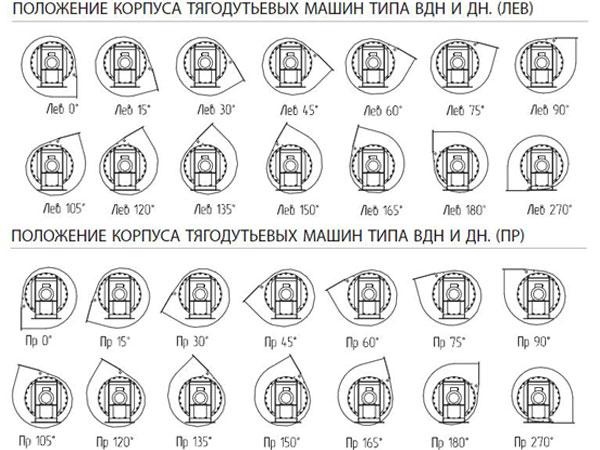

Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь.

Расшифровка конструктивных схем (исполнений) дымососов ДН-12,5:

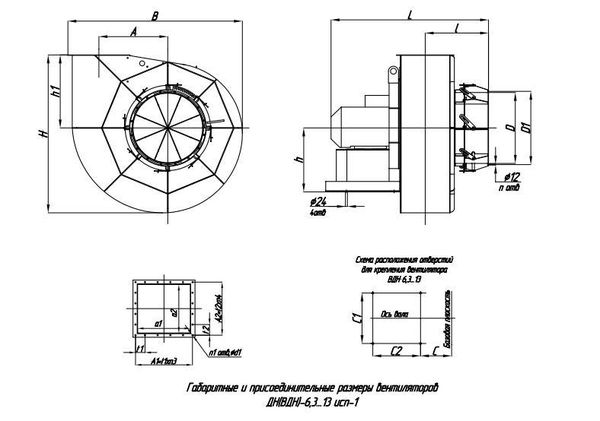

• Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
• Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

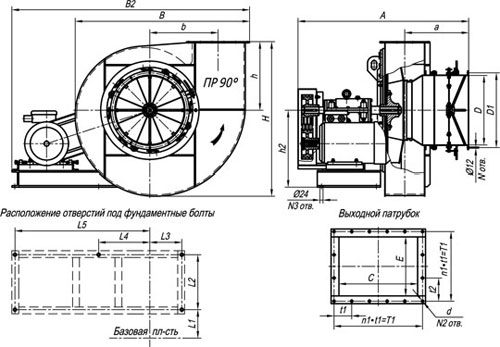

• Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.
