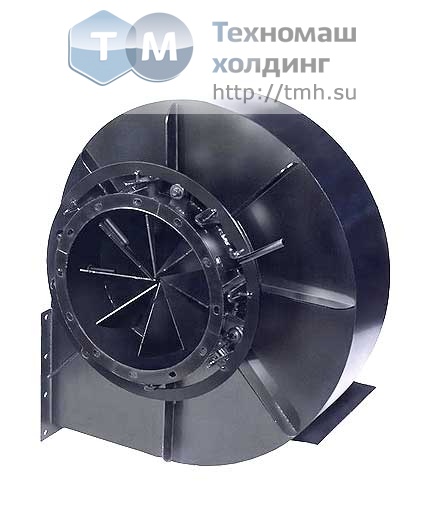

Дымосос ДН-11,2-1000

Дымосос ДН-11,2-1000 - тягодутьевая машина дымосос нагнетающий одностороннего всасывания, предназначенная для отсасывания дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и для вытяжки дымовых газов из газомазутных котлов. Температура рабочей среды не должна превышать +200°С. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-11,2, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.

ДН - дымосос нагнетающий, №11,2 - означает, что рабочее колесо имеет диаметр 11.2 дециметра (1120 мм).
Количество лопаток рабочего колеса - 16, загнутых назад.
Направление вращения колеса - правое или левое.

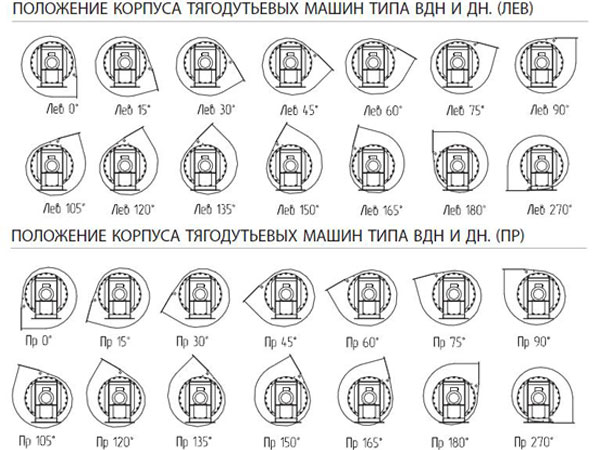

Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь (коррозионностойкий).

Расшифровка конструктивных схем (исполнений) дымососов ДН-11,2:
Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.

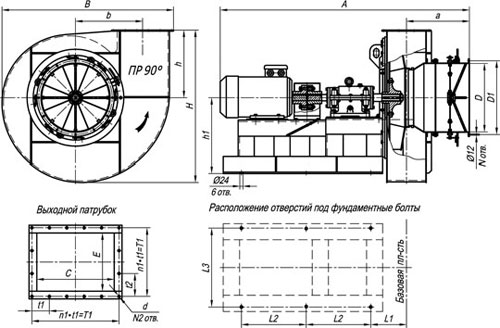

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

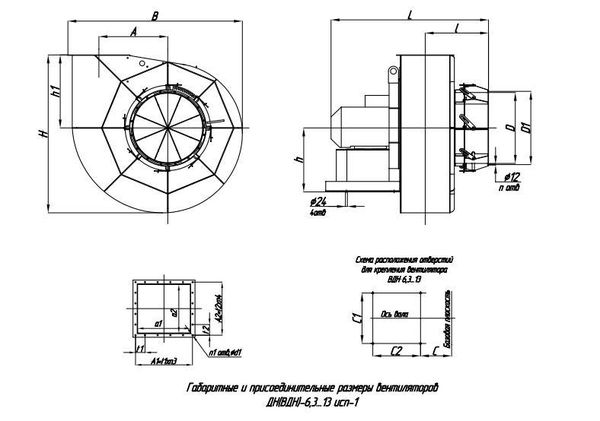

Габаритные и присоединительные размеры схема 1 (мм)
