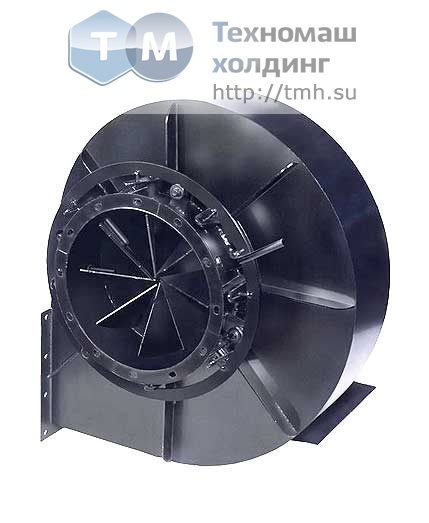

Дымосос ДН-8-1500

Артикул № ДН-8-1500
  • Доставка по России и СНГ!
  • от 98 736 ₺
Получить коммерческое предложение
Бренд ТехноМашХолдинг
Мощность двигателя, Вт 15000
Производительность, м³/час 10460
Частота вращения шпинделя, об/мин 1500
Полное давление, Па 1780
Напряжение, В 380
Нашли дешевле? Снизим цену!
  • Варианты цен
  • Описание
  • Аналоги

Наименование Исполнение Вес, кг Цена, ₺
ДН-8-1500 №1 схема №1 505 98 736 Купить
ДН-8-1500 №3 схема №3 700 190 740 Купить
ДН-8-1500 №5 схема №5 655 190 740 Купить

Дымосос ДН-8-1500 - тягодутьевая машина одностороннего всасывания, основными предназначениями которой являются отсасывание дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и вытяжка дымовых газов из газомазутных котлов. Температурный режим рабочей среды не должен превышать +200°С. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-8, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.

ДН - дымосос нагнетающий.
№8 - означает, что рабочее колесо имеет диаметр 8 дециметров (800 мм).
Количество лопаток рабочего колеса - 16 (загнутых назад).
Направление вращения колеса - правое или левое.
Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь.

Расшифровка конструктивных схем (исполнений) дымососов ДН-8:

  • Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
  • Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
  • Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

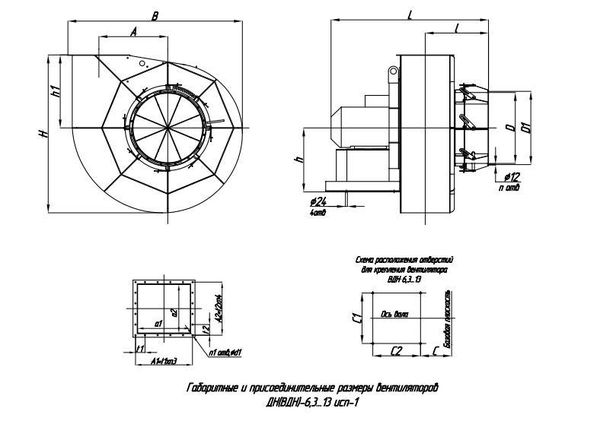

Габаритные и присоединительные размеры схема 1 (мм)
A A1 A2 C C1 C2 D D1 L H B a1 a2
520 450 354 299 610 330 530 570 1220 1168 1333 400 300

d d1 h h1 n n1 n3 n4 t1
t2 l
14 15 582 523 12 16 5 3 90 118 510

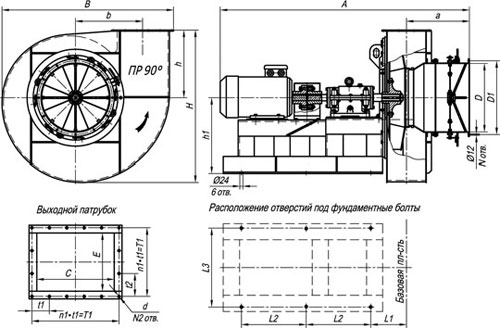

Габаритные и присоединительные размеры схема 3 (в мм)
max a B b D D1 d H h h1 C E
1930 487 1329 520 530 570 12 1172 523 580 400 300

L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
277 500 610 90 118 450 354 12 12 5 3

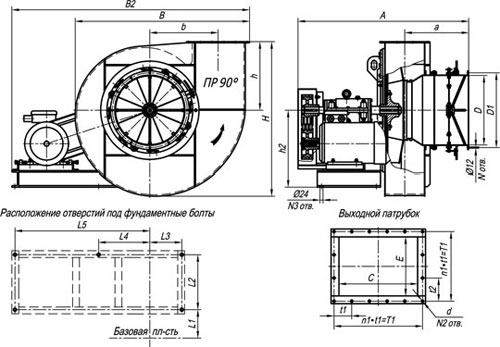

Габаритные и присоединительные размеры схема 5 (в мм)

А

а

В

В2

b

D

D1

d

Н

h

h1

С

Е

1305 487 1329 1812 520 530 570 12 1172 523 580 400 300

L1

L2

L3

L4

L5

t1

t2

Т1

Т2

N

N2

N3

n1

n2

215 420 245 - 1275 90 118 450 354 12 12 4 5 3
