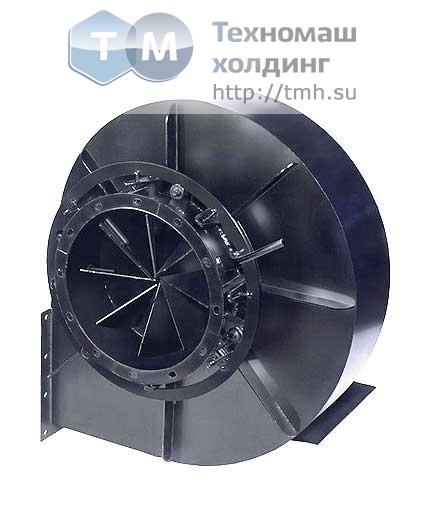

Дымосос ДН-9-1000

Артикул № ДН-9-1000
  • Доставка по России и СНГ!
  • от 100 980 ₺
Получить коммерческое предложение
Бренд ТехноМашХолдинг
Мощность двигателя, Вт 11000
Производительность, м³/час 9930
Частота вращения шпинделя, об/мин 1000
Полное давление, Па 990
Напряжение, В 380
Нашли дешевле? Снизим цену!
  • Варианты цен
  • Описание
  • Аналоги

Наименование Исполнение Вес, кг Цена, ₺
ДН-9-1000 №1 схема №1 550 100 980 Купить
ДН-9-1000 №3 схема №3 780 218 790 Купить
ДН-9-1000 №5 схема №5 725 218 790 Купить

Дымосос ДН-9-1000 - тягодутьевая машина одностороннего всасывания, основными задачами которой являются отсасывание дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и вытяжка дымовых газов из газомазутных котлов. Температурный режим рабочей среды не должен превышать +200°С. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-9, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.

ДН - дымосос нагнетающий.
№9 - означает, что рабочее колесо имеет диаметр 9 дециметров (900 мм).
Количество лопаток рабочего колеса - 16 (загнутых назад).
Направление вращения колеса - правое или левое.
Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь (дымосос ДН-9НЖ)

Расшифровка конструктивных схем (исполнений) дымососов ДН-9:

  • Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
  • Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
  • Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.
Габаритные и присоединительные размеры схема 1 (мм)
A A1 A2 C C1 C2 D D1 L H B a1 a2
585 500 388 318 610 330 530 570 1258 1318 1485 450 338

d d1 h h1 n n1 n3 n4 t1
t2 l
14 15 582 593 12 18 5 4 100 97 529

Габаритные и присоединительные размеры схема 3 (в мм)
max a B b D D1 d H h h1 C E
2099 508 1490 585 530 570 14 1322 593 580 450 338

L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
296 530 610 100 97 500 388 12 18 5 4


Габаритные и присоединительные размеры схема 5 (в мм)

А

а

В

В2

b

D

D1

d

Н

h

h1

С

Е

1465 508 1490 1902 585 530 570 14 1322 593 580 450 338

L1

L2

L3

L4

L5

t1

t2

Т1

Т2

N

N2

N3

n1

n2

296 450 245 393 1275 100 97 500 388 12 18 5 5 4
