Дымосос ДН-11,2-1500

Артикул № ДН-11,2-1500
  • Доставка по России и СНГ!
  • от 198 594 ₺
Получить коммерческое предложение
Бренд ТехноМашХолдинг
Мощность двигателя, Вт 45000
Производительность, м³/час 28750
Частота вращения шпинделя, об/мин 1500
Полное давление, Па 3500
Напряжение, В 380
Нашли дешевле? Снизим цену!
  • Варианты цен
  • Описание
  • Аналоги

Наименование Исполнение Вес, кг Цена, ₺
ДН-11,2-1500 №1 схема №1 980 198 594 Купить
ДН-11,2-1500 №3 схема №3 1390 322 014 Купить
ДН-11,2-1500 №5 схема №5 1375 322 014 Купить

Дымосос ДН-11,2-1500 - тягодутьевая машина дымосос нагнетающий одностороннего всасывания, предназначенная для отсасывания дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и для вытяжки дымовых газов из газомазутных котлов. Температура рабочей среды не должна превышать +200°С. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-11,2, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.

ДН - дымосос нагнетающий, №11,2 - означает, что рабочее колесо имеет диаметр 11.2 дециметра (1120 мм).
Количество лопаток рабочего колеса - 16, загнутых назад.
Направление вращения колеса - правое или левое.

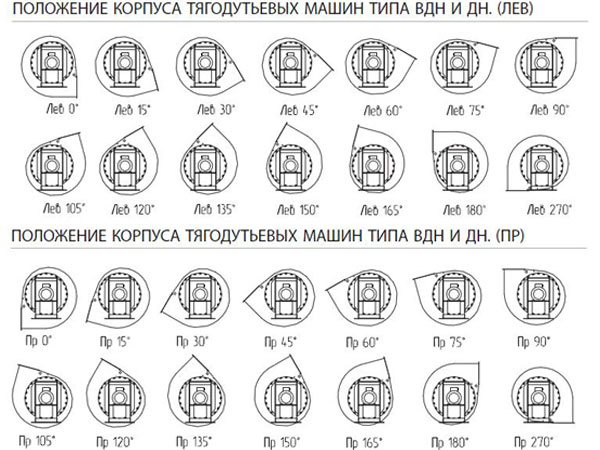

Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь (коррозионностойкий).

Расшифровка конструктивных схем (исполнений) дымососов ДН-11,2:
Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Габаритные и присоединительные размеры схема 1 (мм)

A A1 A2 C C1 C2 D D1 L H B a1 a2
694 710 476 367 760 565 667 702 1570 1686 1869 630 430

d d1 h h1 n n1 n3 n4 t1
t2 l
14 15 700 784 12 34 10 7 71 68 575

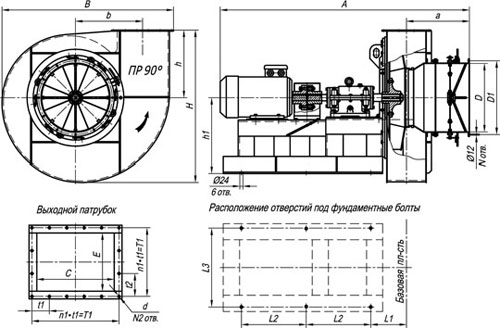

Габаритные и присоединительные размеры схема 3 (мм)
max a B b D D1 d H h h1 C E
2554 577 1843 728 660 702 14 1655 748 700 560 420

L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
343 800 760 121 118 605 472 12 18 5 4

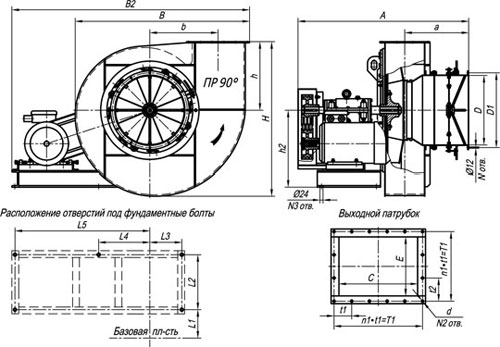

Габаритные и присоединительные размеры схема 5 (мм)

А

а

В

В2

b

D

D1

d

Н

h

h1

С

Е

1815 577 1843 2728 728 660 702 14 1655 748 700 560 420

L1

L2

L3

L4

L5

t1

t2

Т1

Т2

N

N2

N3

n1

n2

300 650 370 620 990 121 118 605 472 12 18 5 5 4
