Дымосос ДН-8-1000
| Бренд | ТехноМашХолдинг |
| Мощность двигателя, Вт | 11000 |
| Производительность, м³/час | 6700 |
| Частота вращения шпинделя, об/мин | 1000 |
| Полное давление, Па | 780 |
| Напряжение, В | 380 |
|
|
|
|
|
|
- Варианты цен
- Описание
- Аналоги

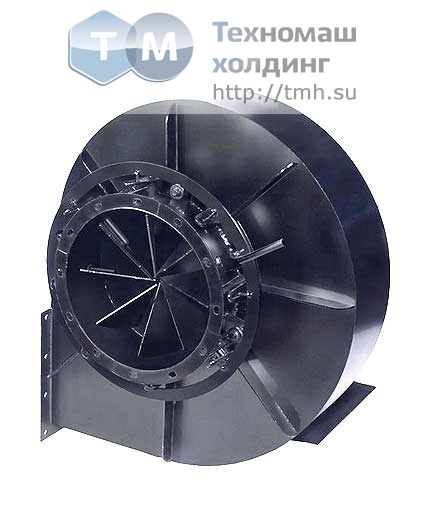

Дымосос ДН-8-1000 - тягодутьевая машина одностороннего всасывания, основными предназначениями которой являются отсасывание дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и вытяжка дымовых газов из газомазутных котлов. Температурный режим рабочей среды не должен превышать +200°С. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-8, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.
ДН - дымосос нагнетающий.
№8 - означает, что рабочее колесо имеет диаметр 8 дециметров (800 мм).
Количество лопаток рабочего колеса - 16 (загнутых назад).
Направление вращения колеса - правое или левое.

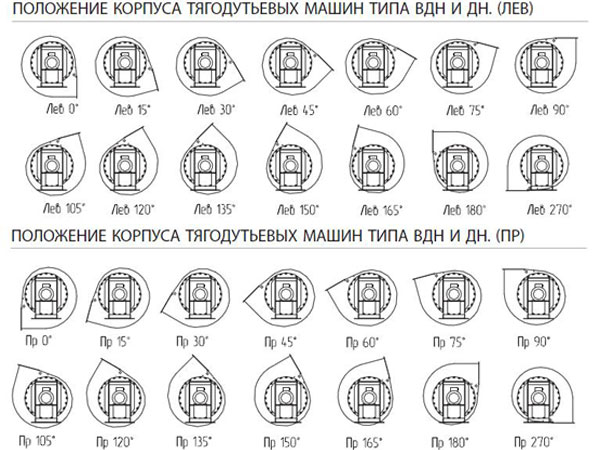

Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь.
Расшифровка конструктивных схем (исполнений) дымососов ДН-8:

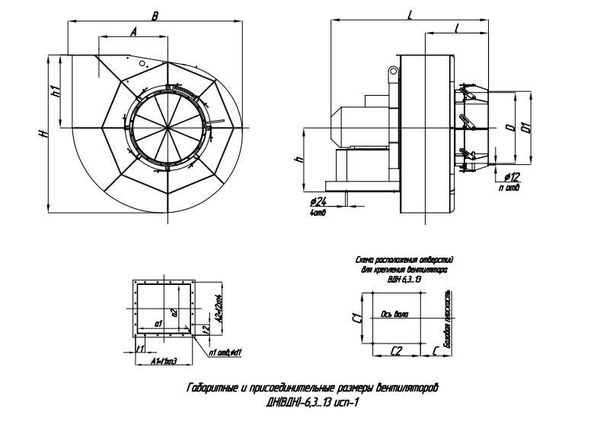

- Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
- Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
- Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.
| A | A1 | A2 | C | C1 | C2 | D | D1 | L | H | B | a1 | a2 |
| 520 | 450 | 354 | 299 | 610 | 330 | 530 | 570 | 1220 | 1168 | 1333 | 400 | 300 |
| d | d1 | h | h1 | n | n1 | n3 | n4 |
t1 |
t2 | l |
| 14 | 15 | 582 | 523 | 12 | 16 | 5 | 3 | 90 | 118 |
510 |

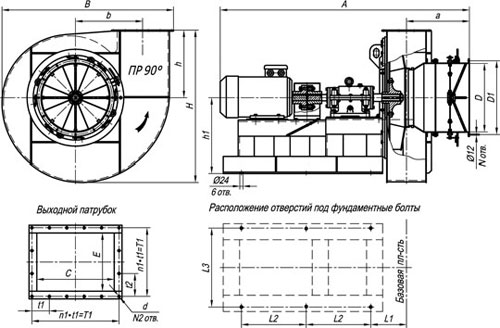

Габаритные и присоединительные размеры схема 3 (в мм)
| A max | a | B | b | D | D1 | d | H | h | h1 | C | E |
| 1930 | 487 | 1329 | 520 | 530 | 570 | 12 | 1172 | 523 | 580 | 400 | 300 |
| L1 | L2 | L3 | t1 | t2 | T1 | T2 | N | N2 | n1 | n2 |
| 277 | 500 | 610 | 90 | 118 | 450 | 354 | 12 | 12 | 5 | 3 |
Габаритные и присоединительные размеры схема 5 (в мм)
|
А |
а |
В |
В2 |
b |
D |
D1 |
d |
Н |
h |
h1 |
С |
Е |
| 1305 | 487 | 1329 | 1812 | 520 | 530 | 570 | 12 | 1172 | 523 | 580 | 400 | 300 |
|
L1 |
L2 |
L3 |
L4 |
L5 |
t1 |
t2 |
Т1 |
Т2 |
N |
N2 |
N3 |
n1 |
n2 |
| 215 | 420 | 245 | - | 1275 | 90 | 118 | 450 | 354 | 12 | 12 | 4 | 5 |
3 |
