Дымосос ДН-12,5-1000

Артикул № ДН-12,5-1000
  • Доставка по России и СНГ!
  • от 205 326 ₺
Получить коммерческое предложение
Бренд ТехноМашХолдинг
Мощность двигателя, Вт 30000
Производительность, м³/час 26600
Частота вращения шпинделя, об/мин 1000
Полное давление, Па 1950
Напряжение, В 380
Нашли дешевле? Снизим цену!
  • Варианты цен
  • Описание
  • Аналоги

Наименование Исполнение Вес, кг Цена, ₺
ДН-12,5-1000 №1 схема №1 1130 205 326 Купить
ДН-12,5-1000 №3 схема №3 1515 330 990 Купить
ДН-12,5-1000 №5 схема №5 1460 330 990 Купить

Дымосос ДН-12,5-1000 - тягодутьевая машина одностороннего всасывания, применяемая в различных отраслях промышленности для отсасывания дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и для вытяжки дымовых газов из газомазутных котлов. Температура рабочей среды не должна превышать +200°С. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-12,5, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.

ДН - дымосос нагнетающий.
№12,5 - означает, что рабочее колесо имеет диаметр 12.5 дециметра (1250 мм).
Количество лопаток рабочего колеса - 16, загнутых назад.
Направление вращения колеса - правое или левое.

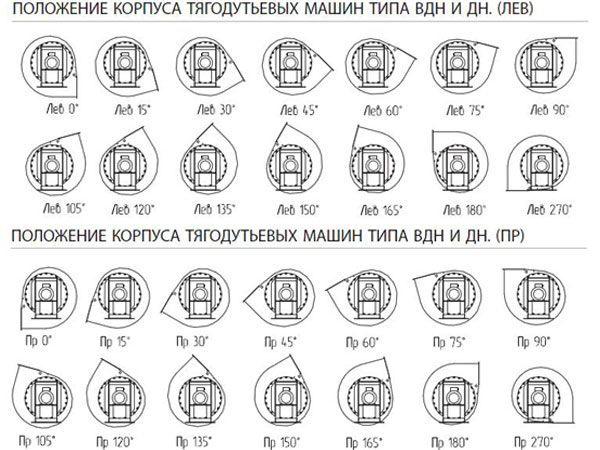

Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь.

Расшифровка конструктивных схем (исполнений) дымососов ДН-12,5:

  • Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
  • Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
  • Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.
Габаритные и присоединительные размеры схема 1 (мм)
A A1 A2 C C1 C2 D D1 L H B a1 a2
816 675 520 333 760 565 836 870 1780 1876 2068 625 470

d d1 h h1 n n1 n3 n4 t1
t2 l
14 15 730 867 16 20 5 5 135 104 698

Габаритные и присоединительные размеры схема 3 (мм)
max a B b D D1 d H h h1 C E
2825 671 2051 812,5 830 875 14 1849 838 730 625 470

L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
368 800 760 135 104 675 520 16 20 5 5

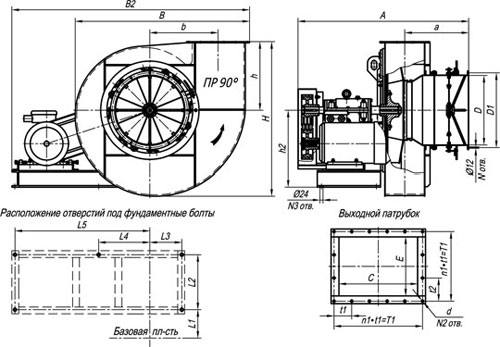

Габаритные и присоединительные размеры схема 5 (мм)

А

а

В

В2

b

D

D1

d

Н

h

h1

С

Е

1930 671 2051 2845 812,5 830 875 14 1849 838 730 625 470

L1

L2

L3

L4

L5

t1

t2

Т1

Т2

N

N2

N3

n1

n2

326 650 370 620 990 135 104 675 520 16 20 5 5 5
