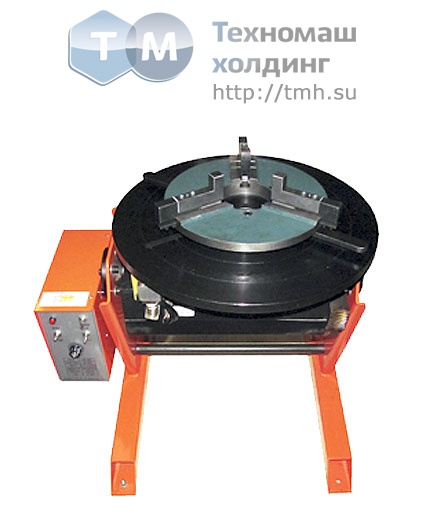

Сварочный позиционер BY-100KB

Сварочный позиционер BY-100KB служит для облегчение работы сварщика, обеспечение точности позиционирования свариваемых заготовок, и, следовательно, качества производства сварных работ.

Сварочное приспособление BY-100KB, называемое обычно вращателем или кантователем, либо позиционером, конструктивно представляет собой поворотный стол с углом поворота планшайбы от 0° до 90°, на котором размещаются и с заданной точностью выставляются элементы свариваемых конструкций. Все устройства подобного рода имеют электропривод.

Сварочный позиционер BY-100KB является специализированным оборудованием, так как предназначено преимущественно для сварки труб и кольцевых деталей. Однако в рамках своего предназначения позиционеры представляют собой универсальные устройства, позволяющие выполнять многочисленные операции с трубными заготовками. На сварочных позиционерах можно выполнять все основные виды автоматической и ручной сварки. Устройства имеют различные модификации, различающиеся скоростью вращения рабочего стола, размерами, величиной грузоподъемности, особенностями предназначения, другими параметрами.

Сварочный позиционер BY-100KB малой грузоподъемности (до 100 кг) высотой 520 мм, с планшайбой диаметром 400 мм; обеспечивает величину угла наклона до 90°. Скорость вращения имеет значение от 0.5 до 5 об/мин.
Длина свариваемых деталей – до 1000 мм, диаметр – до 400 мм.
