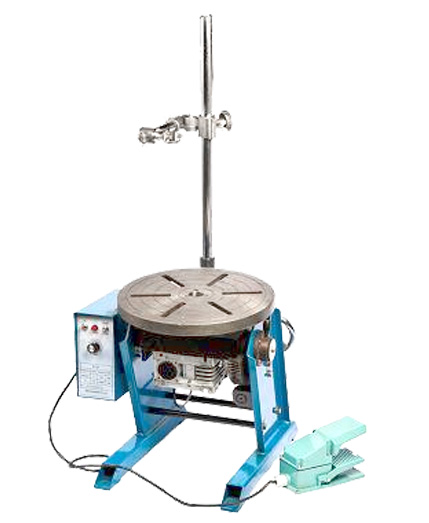

Сварочный позиционер BY-100C

Сварочный позиционер BY-100 - C служит для облегчение работы сварщика, обеспечение точности позиционирования свариваемых заготовок, и, следовательно, качества производства сварных работ благодаря наличию держателя горелки.

Сварочное приспособление BY-100 - C, называемое обычно вращателем или кантователем, либо позиционером, конструктивно представляет собой поворотный стол с углом поворота планшайбы от 0° до 90°, на котором размещаются и с заданной точностью выставляются элементы свариваемых конструкций. Все устройства подобного рода имеют электропривод.

Сварочный позиционер BY-100 - C является специализированным оборудованием, так как предназначено преимущественно для сварки труб и кольцевых деталей. Однако в рамках своего предназначения позиционеры представляют собой универсальные устройства, позволяющие выполнять многочисленные операции с трубными заготовками. На сварочных позиционерах можно выполнять все основные виды автоматической и ручной сварки. Устройства имеют различные модификации, различающиеся скоростью вращения рабочего стола, размерами, величиной грузоподъемности, особенностями предназначения, другими параметрами.

Автоматический сварочный позиционер BY-100 - C малой грузоподъёмности (до 100 кг) высотой 415 мм, с планшайбой диаметром 345 мм; обеспечивает величину угла наклона до 90°. Скорость вращения имеет значение от 1 до 7,15 об/мин. Длина свариваемых деталей – до 1000 мм, диаметр - до 200 мм. Оснащен консолью с суппортом для горелки.
