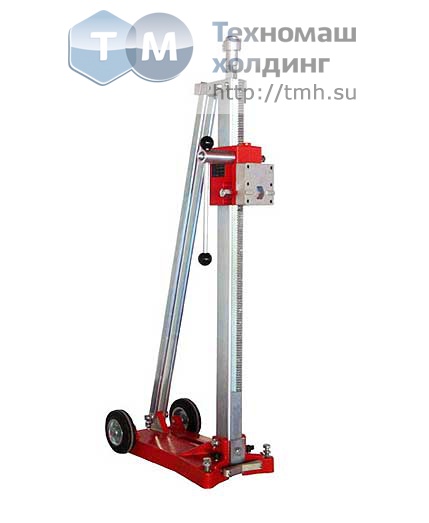

Станина Cardi Leonardo-300

Станина Cardi Leonardo-300 – литье из алюминиевого сплава, с регулируемыми упорами. В передней части платформ предусмотрен регулируемый упор коронки, который минимизирует биения коронки при засверливании. В задней части платформ – колеса для удобства перевозки сверлильной установки. В отличие от всех меньших станин, колонна Leonardo-300 и Leonardo-300V выполнена из стального профиля со стальной зубчатой рейкой и отличается более высокой жесткостью.

В верхней части колонны – регулируемый упор, который помогает расклинить станину между полом и потолком с помощью подручных средств. Колонна шарнирно крепится к платформе с возможностью наклона на 0-45°, а также имеет регулируемый упор, обеспечивающий дополнительную жесткость станины.

Каретка передвигается по колонне с помощью механизма «шестерня-рейка». Шестерня находится внутри каретки и вращается с помощью боковой рукоятки. Боковая рукоятка легко переставляется на противоположную сторону каретки.

Для крепления бормотора предусмотрена пластина быстросъемного крепления мотора с 6-ю отверстиями под болты М8, толщиной 30 мм. Пластина привинчивается к монтажной площадке на корпусе бормотора.

Как вариант, бормотор можно привинтить непосредственно к каретке станины. Между бормотором и кареткой можно установить дистанционную вставку – в зависимости от диаметра коронки, которую требуется установить.

Производители-перестраховщики ограничили максимально рекомендованный диаметр сверления в армированном бетоне до Ø300 мм. Однако устойчивость станины и жесткость на скручивание вполне соответствуют сверлению отверстий до Ø400 мм. Для дополнительного удобства на каретке расположены горизонтальный и вертикальный уровни.
