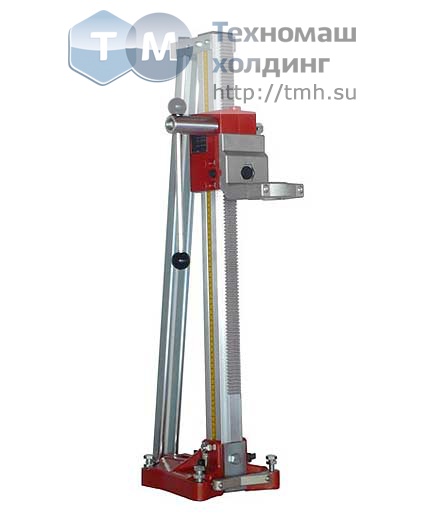

Станина Cardi Leonardo-180

Станина Leonardo-180 предназначена для установки бормоторов для сверления отверстий в армированном бетоне, камне, кирпиче и пр. материалах алмазными коронками. Среди станин Cardi с наклоном колонны это самая маленькая и дешевая станина. Для наклонного сверления ручными дрелями алмазного сверления это единственный вариант станины.

Как и на станине Leonardo-160, для установки бормотора предусмотрен хомут Ø60 мм, который крепится к каретке станины 4-мя болтами М8. В хомут зажимается "шейка" бормотора. Такое крепление не отличается высокой жесткостью и не рекомендуется для сверления диаметров более Ø180 мм, зато исключительно удобно для ручных дрелей алмазного сверления. Хомут определяет расстояние от оси шпинделя бормотора до колонны станины. Поэтому, независимо от геометрии корпуса бормотора, максимальная коронка, которая поместится на такой сверлильной установке – Ø200 мм. Если с платформы снять упор коронки, то поместится коронка до Ø220 мм.

Как вариант, хомут можно отвинтить от каретки. А вместо него привинтить бормотор, если на его корпусе предусмотрена монтажная площадка. Прямое крепление бормотора к каретке увеличивает жесткость узла крепления. Таким способом можно крепить малые стационарные бормоторы. Максимальная коронка, которая поместится на такой сверлильной установке – те же Ø200 мм. Если с платформы снять упор коронки, то поместится коронка до Ø220 мм.

Впрочем, для малых стационарных бормоторов есть специальная станина - Leonardo-200. Колонна из алюминиевого профиля с сантиметровой лентой на боковых гранях и зубчатой рейкой на передней грани. Каретка передвигается по колонне с помощью механизма «шестерня-рейка». Шестерня находится внутри каретки и вращается с помощью боковой рукоятки. Боковая рукоятка легко переставляется на противоположную сторону каретки.

В отличие от станины Leonardo-160, колонна Leonardo-180 имеет задний регулируемый упор, который делает возможным наклон колонны на 0-45°, а также обеспечивает дополнительную жесткость станины. Поэтому максимальный рекомендуемый диаметр сверления в армированном бетоне увеличен со 160 мм до 180 мм.
Платформа – литая из алюминиевого сплава, с регулируемыми упорами. Крепление платформы к поверхности сверления – анкерным болтом арт.503628 или арт.502510 (опция) через продольную прорезь в платформе. В передней части платформы предусмотрен регулируемый упор коронки, который минимизирует биения коронки при засверливании. Для дополнительного удобства на каретке расположены горизонтальный и вертикальный уровни.
