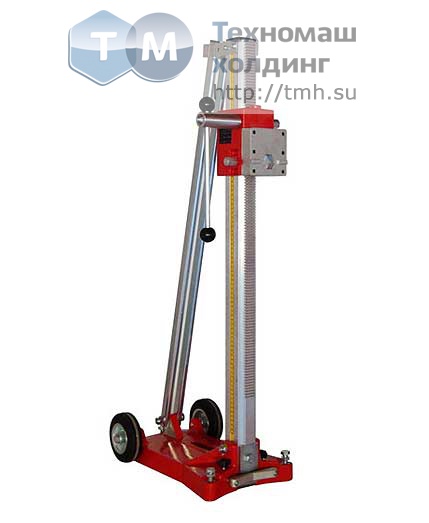

Станина Cardi Leonardo-250

В задней части платформ – колеса для удобства перевозки сверлильной установки.

По сравнению со станиной Leonardo-200, длина и ширина платформы существенно увеличена с расчетом на более высокий момент сопротивления коронки.
Как и на всех меньших станинах, колонна выполнена из алюминиевого профиля с сантиметровой лентой на боковых гранях и зубчатой рейкой на передней грани. Для сравнения – колонна станин следующего типоразмера Leonardo-300 и Leonardo-300V выполнена из стального профиля со стальной зубчатой рейкой.

Колонна шарнирно крепится к платформе с возможностью наклона на 0-45°, а также имеет регулируемый упор, обеспечивающий дополнительную жесткость станины.
Каретка передвигается по колонне с помощью механизма «шестерня-рейка». Шестерня находится внутри каретки и вращается с помощью боковой рукоятки. Боковая рукоятка легко переставляется на противоположную сторону каретки.

В отличие от станины Leonardo-200, на Leonardo-250 и Leonardo-250V с расчетом на бормоторы большей мощности предусмотрена пластина быстросъемного крепления мотора с 6-ю отверстиями (вместо 4-х) под болты М8, толщиной 30 мм (вместо 20 мм). Пластина привинчивается к монтажной площадке на корпусе бормотора.

Как вариант, бормотор можно привинтить непосредственно к каретке станины. Между бормотором и кареткой можно установить дистанционную вставку – в зависимости от диаметра коронки, которую требуется установить.

Производители-перестраховщики ограничили максимально рекомендованный диаметр сверления в армированном бетоне до Ø250 мм. Однако устойчивость станины и жесткость на скручивание вполне соответствуют сверлению отверстий более Ø300 мм. Для дополнительного удобства на каретке расположены горизонтальный и вертикальный уровни.
