Устройство для очистки труб котлов СТОК-100

Устройства для очистки труб котлов СТОК-100 применяется для механической очистки шарошками от накипи и других прочных отложений труб котлов и теплообменников с внутренним диаметром от 70 до 150 мм

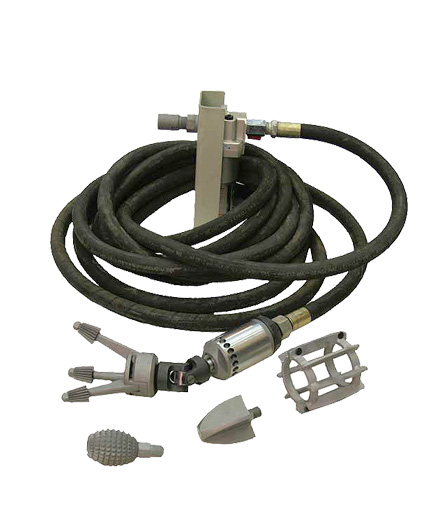

Устройство СТОК-100 состоит из: маслораспылителем, резинометаллическим рукавом 12 м двигателем пневматическим, карданом, шарошкой центробежной Ø 70–150 мм, шарошкой-сверлом Ø 58 мм, шарошкой Ø 56 мм, переходником и кассетой.

Пневмодвигатель и чистящий инструмент устройства СТОК-100 между собой соединяются гибким валом или карданом. К пневмодвигателю сжатый воздух подается посредством резинометаллического рукава. Этим же рукавом осуществляется перемещение пневмодвигателя и чистящего инструмента внутри трубы. На входе резинометаллического рукава устанавливается маслораспылитель, что обеспечивает нормальную работу пневмодвигателя. Маслораспылитель подает необходимое количество масла в рабочую полость двигателя.

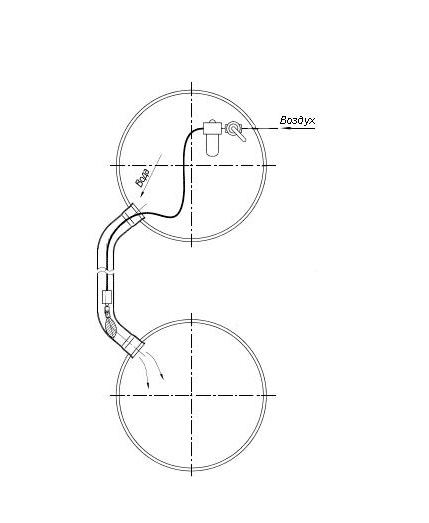

Специальный кронштейн обеспечивает вертикальное положение маслораспределителя внутри барабана (верхнего коллектора). Помимо этого в маслораспределитель на входе устанавливается шаровой кран для отключения и включения пневмодвигателя устройства в процессе работы. Для обеспечения охлаждения чистящего элемента и повышения эффективности очистки в трубу из барабана (верхнего коллектора) котла через обычный шланг подается вода. Продукты очистки труб, которые образуются в процессе работы устройства, удаляются водой, подаваемой из барабана (верхнего коллектора), и воздушным потоком из отверстий пневмодвигателя.

Принцип действия чистящего устройства СТОК-100: чистящий инструмент (центробежная фреза-шарошка или фреза шарошка) приводится в действие размещающимся внутри трубы малогабаритным пневмодвигателем.
