Устройство для врезки под давлением TONISCO B30 DN40-DN200
Артикул № B30 DN40-DN200
- Доставка по России и СНГ!
- Товар в наличии
- 1 376 000 ₺
Бренд | TONISCO Systems |
Привод | Электро |
Маx. давление, бар | 40 |
Маx. температура, °С | 160 |
Диапазон, мм | 40-200 |
Напряжение, В | 220 |
Вес, кг | 35 |
|
|
|

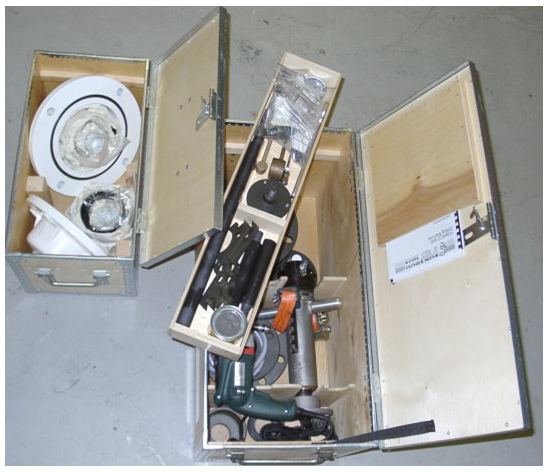

Понижающий редуктор TONISCO System c электроприводом Metabo, 1100 Вт / 220-240 В, 50-60 Гц
Укомплектованный узел подачи
Укомплектованный корпус сверлильного устройства TONISCO
Комплект системы для контроля давления
Основной вал
Удлинитель вала - 2 шт.
Зажимной патрон для кольцевых пил < 100 мм
Зажимной патрон для кольцевых пил > 100 мм
Направляющее пилотное сверло (короткое) - 2 шт.
Направляющее пилотное сверло (длинное) - 2 шт.
Комплект инструментов, смазка TONISCO и охлаждающая паста TONISCO
Фланцевые адаптеры DN40/50, DN 65, DN 80, DN 100, DN 150, DN 200
Кольцевые пилы из быстрорежущей стали по 2 шт: 32, 44, 57, 76, 89, 140, 180 мм
Транспортировочный ящик
Укомплектованный узел подачи
Укомплектованный корпус сверлильного устройства TONISCO
Комплект системы для контроля давления
Основной вал
Удлинитель вала - 2 шт.
Зажимной патрон для кольцевых пил < 100 мм
Зажимной патрон для кольцевых пил > 100 мм
Направляющее пилотное сверло (короткое) - 2 шт.
Направляющее пилотное сверло (длинное) - 2 шт.
Комплект инструментов, смазка TONISCO и охлаждающая паста TONISCO
Фланцевые адаптеры DN40/50, DN 65, DN 80, DN 100, DN 150, DN 200
Кольцевые пилы из быстрорежущей стали по 2 шт: 32, 44, 57, 76, 89, 140, 180 мм
Транспортировочный ящик
- Описание
- Аналоги
- Расходные материалы и аксессуары
Сверлильное устройство TONISCO B30 разработана для выполнения врезки под давлением на всех типах систем трубопроводов. Устройство очень хорошо подходит для выполнения врезки как на поддающихся, так и на неподдающихся сварке водо- и газопроводах. При подсоединении ответвления в качестве запорного элемента могут использоваться запорные вентили полностью открывающиеся или открывающиеся ограниченно, оснащенные соединительными фланцами или резьбами.
Диаметр: | DN40 – DN200 |
Среда трубопровода: | вода, газ, нефть, воздух |
Тип соединения: | фланцевое / резьбовое / сварное |
Тип врезки: | клапан /шаровой кран / задвижка |
Материал корпуса: | высокопрочная сталь (42CrMo4) |
Материал рукава подачи: | легкий сплав (S355J264) |
Уплотнение: | EPDM (Viton) |
Max. раб. давление: | 25 бар (60 бар) |
Max. раб. температура: | 160 ° C (200 ° C с уплотнением Viton) |
Вес устройства, кг.: | 76 кг |
Устройство TONISCO B30 присоединяется к запирающей арматуре адаптерами, которые могут быть трех вариантов:
- для резьбового соединения, максимальное рабочее давление - 60 бар;
- для фланцевого соединения, максимальное рабочее давление - 64 бар;
- для сварного соединения.
С помощью устройства TONISCO B30 можно выполнять врезку под давлением между номинальными размерами DN40 и DN200 (40-200 мм). Несмотря на значительные параметры сверления устройство само по себе по размерам небольшое, надежное и легкое в применении и обучении. Благодаря жесткой конструкции устройство подходит для применения в сетях высокого давления и его легко адаптировать к различным рабочим условиям.
В пластиковых трубах малого диаметра сверление можно производить вручную (ручным приводом), сверление больших диаметров целесообразно осуществлять, используя силовой привод с питанием от электричества или воздуха.

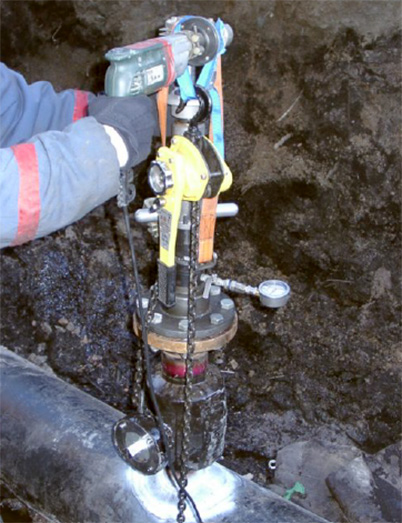

Врезка происходит с применением кольцевой пилы с относительно тонкими стенками, движущая сила минимизирована и количество стружки после сверления небольшое. Сверление на газопроводе с природным газом при давлении 45 бар TONISCO B30 состоит из конструкции трех складывающихся легко заменяющихся уплотнительных колец. Тем самым устройство выдерживает высокое давление. Устройство способно выдерживать различные субстанции - жидкости или газы.
Подключение новых потребителей к сетям водоснабжения под давлением имеет преимущества перед другими методами. Широкий диапазон выполнения ответвлений устройства дает возможность использования одного и того же оборудования при присоединении магистральных линий друг к другу.
Все ответвления могут выполняться без смешивания воды или прекращения водоснабжения при выполнении работ
*Возможна поставка устройства Устройство TONISCO B30 с ручным и пневмоприводом.
Демонстрация работы устройство для врезки под давлением tonisco b30 dn40-dn200
-
