Фаскосниматели для металлических труб обзор

Машины для снятия фаски с металлических труб широко применяются с давних времен. Без фаскоснимателя для труб трудно представить монтаж любой системы, будь то: нефтегазопровод, котельное оборудование, отопительные магистрали, системы водопровода. Не смотря на возросшую конкуренцию с пластиковыми трубами, стальные трубы не потеряли своей важности и они по прежнему широко используются в прокладке трубопроводов.

Одну из главных ролей играет, при подготовке к монтажу и проведению сварочных работ на металлических трубах, играет фаскосниматель. Стальные трубы больше других нуждаются в предварительной тщательной подготовке кромки перед сваркой, чем пластиковые.

Краткое содержание статьи

• Фаскосниматели Мангуст от 14 до 325 мм.
• Фаскосниматели для труб ISY, TT, P3-PG, TGM, ТТ-М от 20 до 1500 мм.
• Фаскосниматели для труб Magnum от 18 до 356 мм.
• Фаскосниматели для труб Promotech PRO от 18 до 1000 мм.
• Станки для снятия фаски с труб СПК от 530 до 1420 мм.

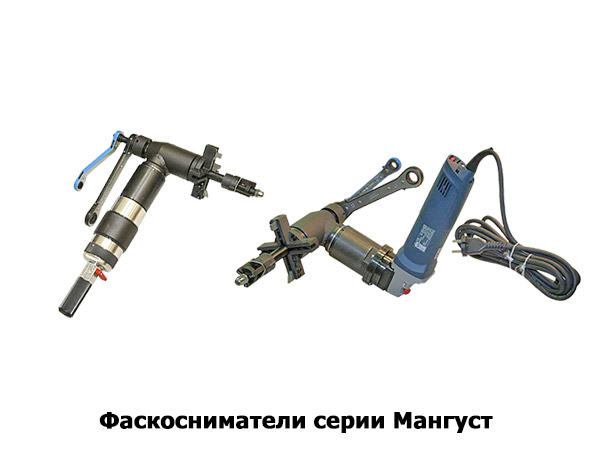

Фаскосниматели для труб Мангуст (Россия)

Машина серии Мангуст изготавливаются по заказу компании ТехноМашХолдинг и известны потребителям более чем в 15 странах мира. Серия машин мангуст насчитывает 4 модели фаскоснимателей для труб диаметром от 14 мм до 325 мм и делятся на 2 типа исходя из привода, который может быть пневматическим либо электрическим. Данная серия машин является самой надежной из всех имеющихся и выпускаемых на российском рынке, и не заменима при выполнении ремонтных работ на энергетическом оборудовании, теплообменниках,  котлах, тепловых узлах.

Фаскосниматели Мангуст позволяют снимать внутреннюю и наружную фаску под сварку с торцов труб с толщиной стенки 30 мм и более, удалять сварной шов между трубой и трубной решеткой. Применяя дополнительные аксессуары можно высверливать из трубной решетки трубы в котлах, завальцованные трубы в теплообменниках и вырезать штуцера из тонкостенных коллекторов.

Особенности фаскоснимателей для труб Мангуст:

• крепятся во внутренней поверхности трубы за счет внутренних самоцентрирующихся кулачков
• сменные кулачки обеспечивают обработку широкого диапазона диаметров труб
• минимальный радиус облета
• возможна одновременная обработка торца трубы несколькими видами резцов
• малый вес и минимальное время установки дают возможность применять фаскорезы в труднодоступных и вредных для человека местах

Благодаря большому количеству разновидностей резцов, можно выполнять практические любые широко распространенные варианты разделки фаски с труб. Ниже приведена таблица обрабатываемых труб машинами Мангуст-Миди-МТ, Мангуст-Миди-Электро, Мангуст-2МТ, Мангуст-2-Электро, Мангуст-200М3, Мангуст-200-Электро, Мангуст-325, Мангуст-325-Электро.


Смотрите все видео работы машины мангуст для снятия фаски с труб

Фаскосниматели для труб ISY, TT, P3-PG, TGM, ТТ-М (ZPK) (Китай)

Фаскосниматели серии ISY, TT, P3-PG, TGM, ТТ-М (ZPK) предназначены для выполнения операций торцевания труб, снятия наружной и внутренней фаски с толщиной стенки до 75 мм и диаметром от 20 до 1500 мм. На российский рынок в 2000-е года поставлялись машины под названием P3-PG, в настоящее время оборудование известно под названием фаскосниматель ISY и TT. Представленные модели трубных фаскоснимателей позволяют снимать наружную фаску с труб под 30 и 37 градусов, торцевать торец трубы под 0 градусов и снимать фаску внутри трубы под 15 градусов. Опционально возможно заказать резцы для выполнения рюмочной J фаски R6 угол 10°, J фаски R2 угол 15°, J фаски R8 угол 20°.

Машина ISY и TT крепится во внутренней части трубы с помощью 3-х самоцентрирующихся кулачков, в резцедержатель можно установить несколько различных по назначению резцов и выполнять несколько операций одновременно. Агрегаты могут поставлять с электрическим приводом 220В модели ISY и TT, и пневматическим мотором P3-PG, TGM. Числовой индекс - 2 на конце маркировки машины указывает на толщину стенки обрабатываемых труб от 20 до 75 мм, с индексом - 1 и без него до 15-20 мм.

Обновленная линейка машин от модели 1050 и выше способны обрабатывать трубы толщиной до 120 мм и имеют привод 380В.

Отдельно стоит обратить внимание на машины для снятия фаски ТТ-М (ZPK), которые позволяют обрабатывать трубы диаметром 25-108 мм. Данные машины, за счет своих габаритов и формы, прекрасно подходят для подготовки труб перед сваркой при монтаже экранов котлов и труб. Крепление на трубе производится с снаружи, за счет специального прижима и вставок.

Смотрите видео работы фаскоснимателей ISY, TT, P3-PG, TGM для снятия фаски с труб

Смотрите видео работы фаскоснимателей ТТ-М (ZPK) для снятия фаски с труб

Фаскосниматели для труб Magnum (Китай)

Фаскосниматели для труб Magnum от компании Gazcut. Совершенно новая конструкция машин Magnum позволила увеличить диапазоны обрабатываемых труб одной машиной, корпус изготовлен из алюминия, что помогает снизить вес и избежать серьезных повреждений от ударов. Усовершенствован редуктор и двигатель, что сделало машины Magnum надежными и не прихотливыми, а в некоторых моделях появилась возможность устанавливать одновременно до 3 резцов.

Представленные модели трубных фаскоснимателей Magnum позволяют снимать наружную фаску с труб под 30, 37 и 45 градусов, торцевать торец трубы под 0 градусов и снимать фаску внутри трубы под 15 градусов. Опционально возможно заказать резцы для выполнения рюмочной J фаски R6 угол 10°, J фаски R2 угол 15°, J фаски R8 угол 20°.

Фаскосниматели для труб Promotech PRO (Польша)

Машины для снятия фаски с труб Promotech серии PRO предназначены для выполнения операций торцевания труб, снятия наружной и внутренней фаски с диаметром от 12 до 1000 мм.

Отдельное внимание заслуживает стационарный станок для снятия фаски PRO-40 PBS (ПРО 40 ПБС) с труб в диапазоне диаметров от 200 до 1000 мм. Способен эффективно работать, благодаря высокоскоростной вращающейся фрезерной головке с пластинами, снимает фаску шириной до 45 мм и углами от 0° до 60°. Возможно снятие внутренней фаски и в том числе и типа J R6 и R8.

Станки для снятия фаски с труб СПК (Россия)

Станки для обработки кромок труб СПК предназначены для выполнения работы по снятию фаски под сварку на трубах при строительстве магистральных трубопроводов диаметром от 530 до 1420 мм с толщиной стенки до 36 мм в полевых и стационарных условиях. Существует возможность заказать станки для обработки торцов разнотолщинных труб перед их сваркой и выполнения внутренней расточки.

Фаскосниматель серии СПК состоит из центрирующего механизма и механизма планшайбы с электрогидравлическим приводом. Управление  осуществляется со стационарного или переносного дистанционного пультов управления. Станок СПК-1023 позволяется одновременно торцевать трубу с различными толщинами стенки от 9 - 26 (530) мм, 7-24 (630) мм, 7-22 ( 720-920) мм, 8-21,5 (1020) мм при этом модель СПК-1423 позволяется одновременно торцевать трубу с различными толщинами стенки от 8 - 36 для труб 1020, 1067, 1220, 1420 мм.

Смотрите все видео работы станка для снятия фаски с труб СПК 530-1420 мм
